Η μονάδα αισθητήρα κάμερας MIPI 4MP 2K διαθέτει μια διεπαφή σειριακής εξόδου MIPI 4 λωρίδων υψηλής ταχύτητας για να διευκολύνει τον απαιτούμενο υψηλό ρυθμό μεταφοράς δεδομένων. Το ov4689 είναι διαθέσιμο σε πακέτο κλίμακας chip (csp).
Η μονάδα αισθητήρα κάμερας MIPI υψηλής ταχύτητας καρέ 4MP 2K MIPI έχει εξαιρετική ευαισθησία σε χαμηλό φωτισμό και υψηλό δυναμικό εύρος για εφαρμογές ασφαλείας.

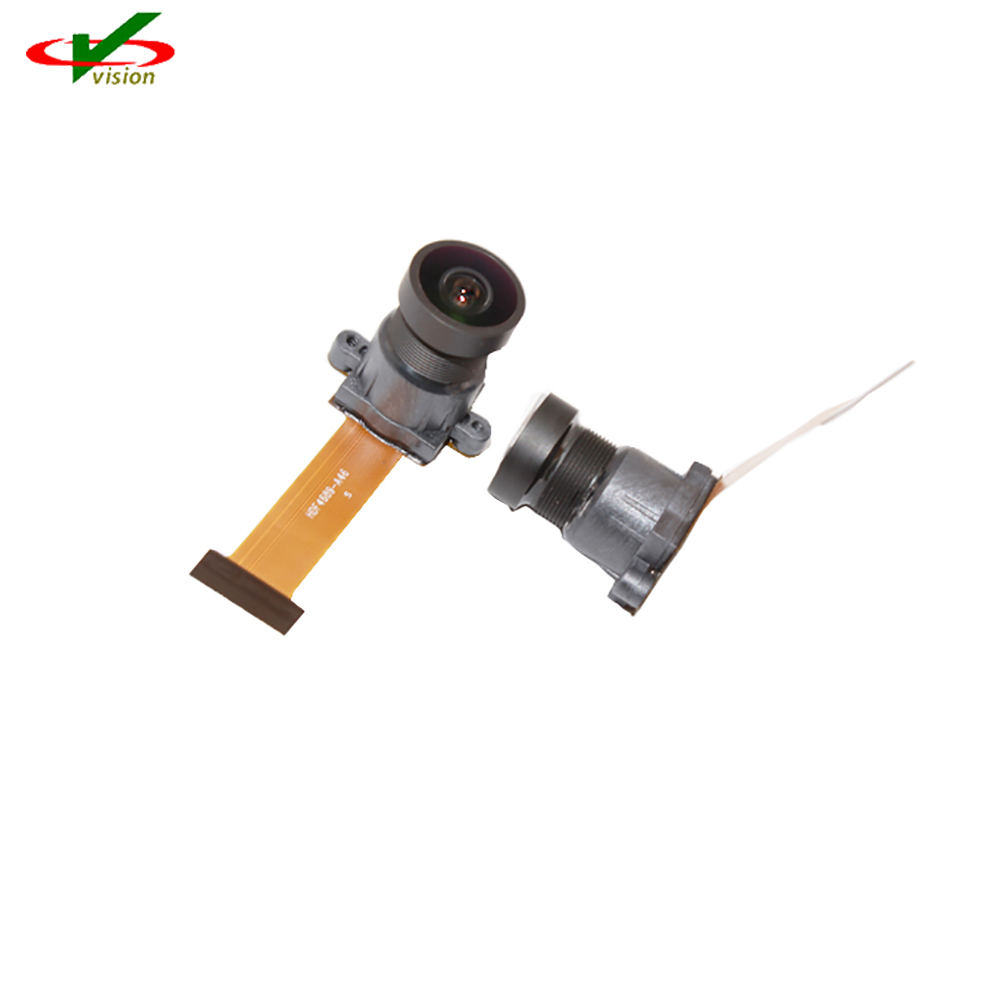

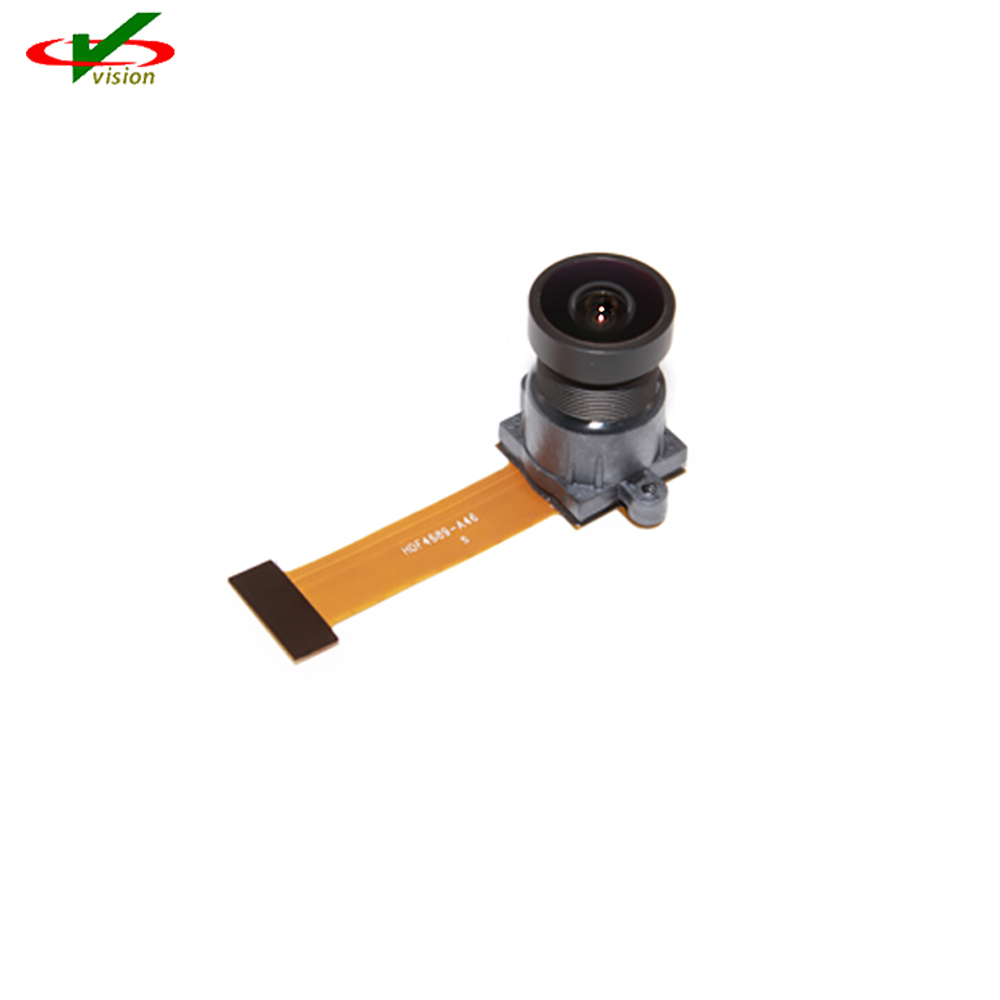

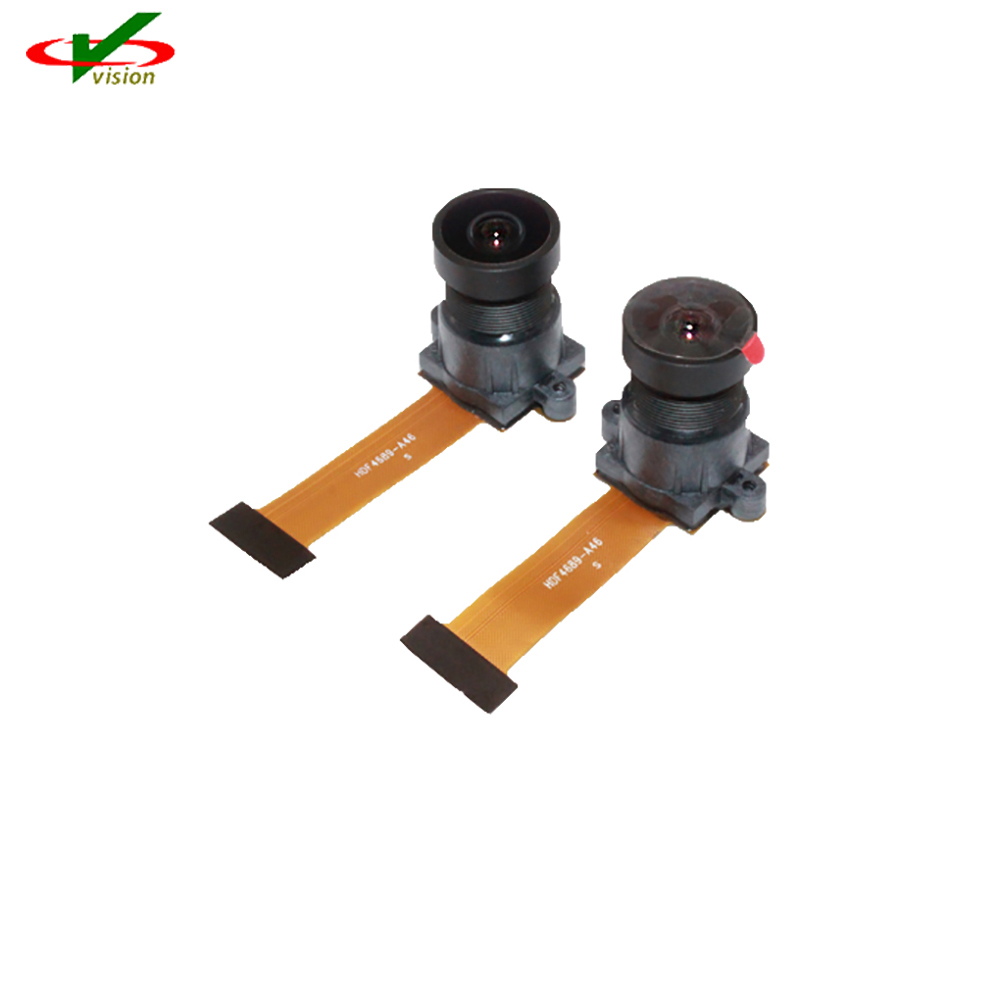

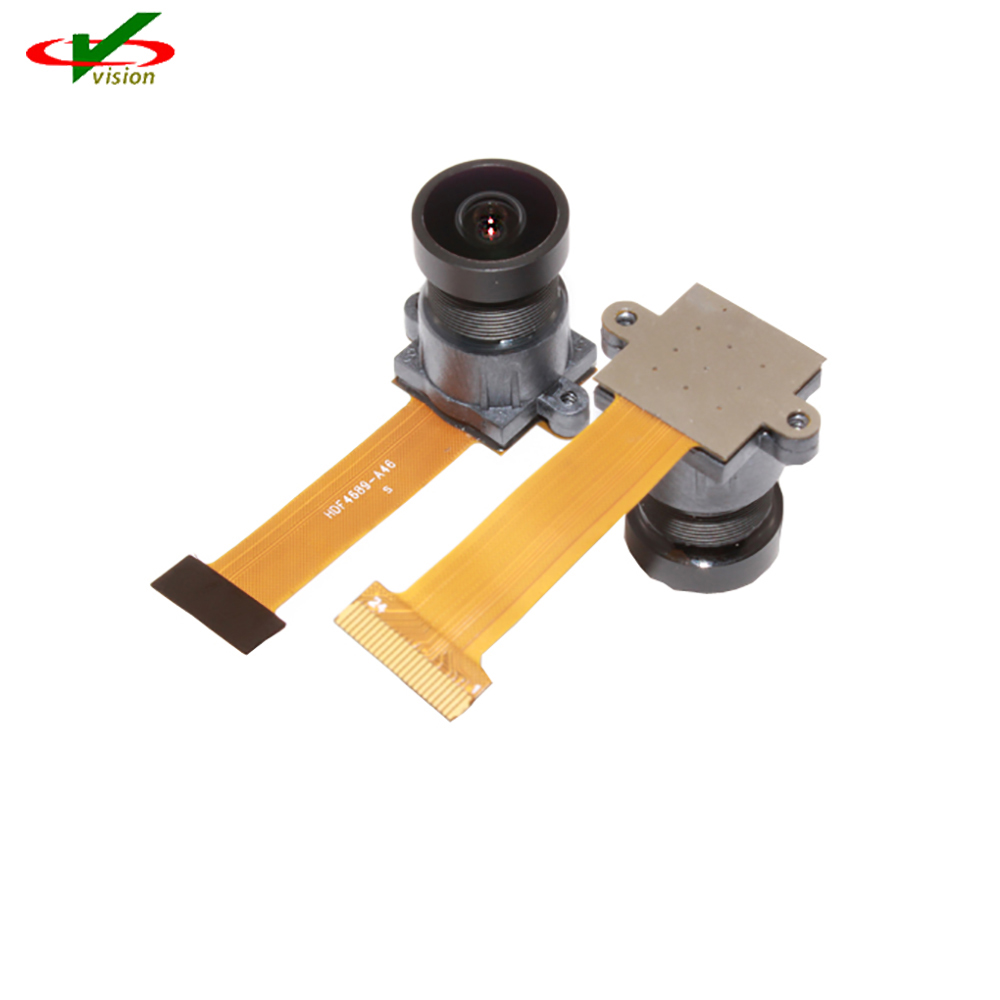

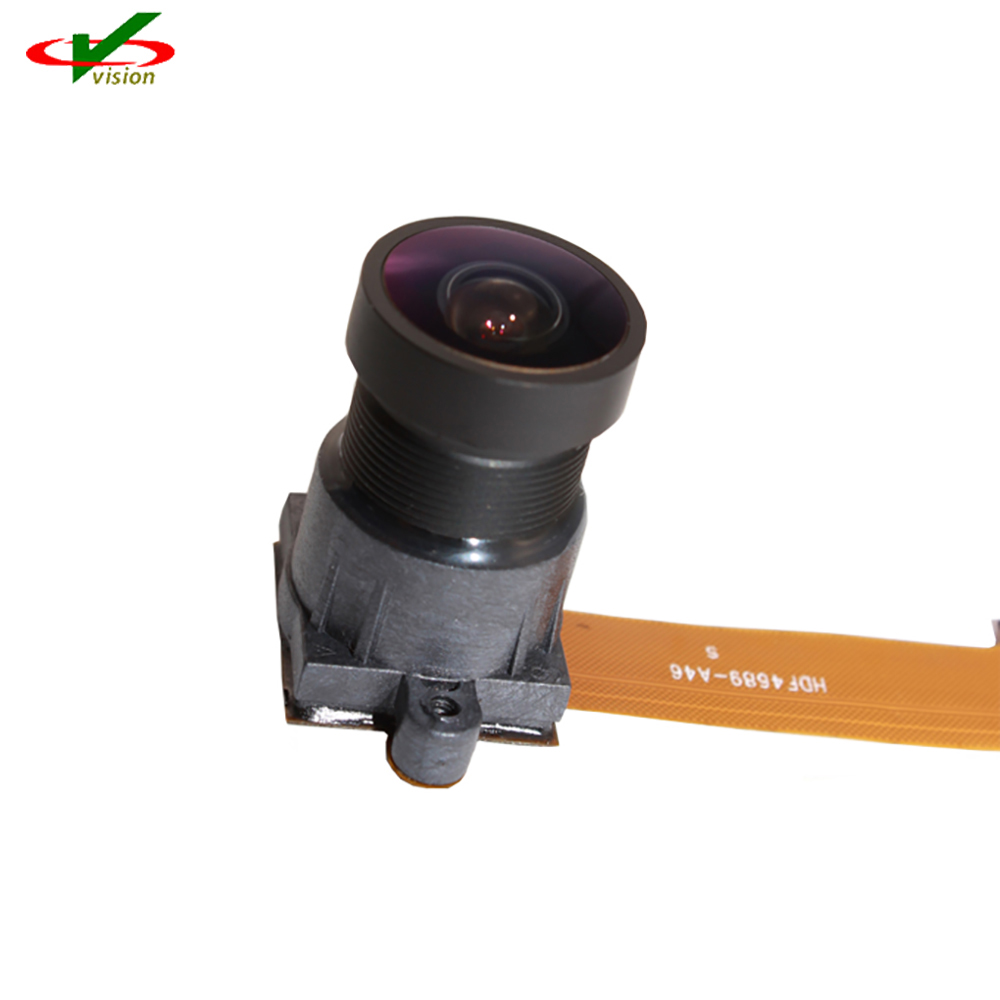

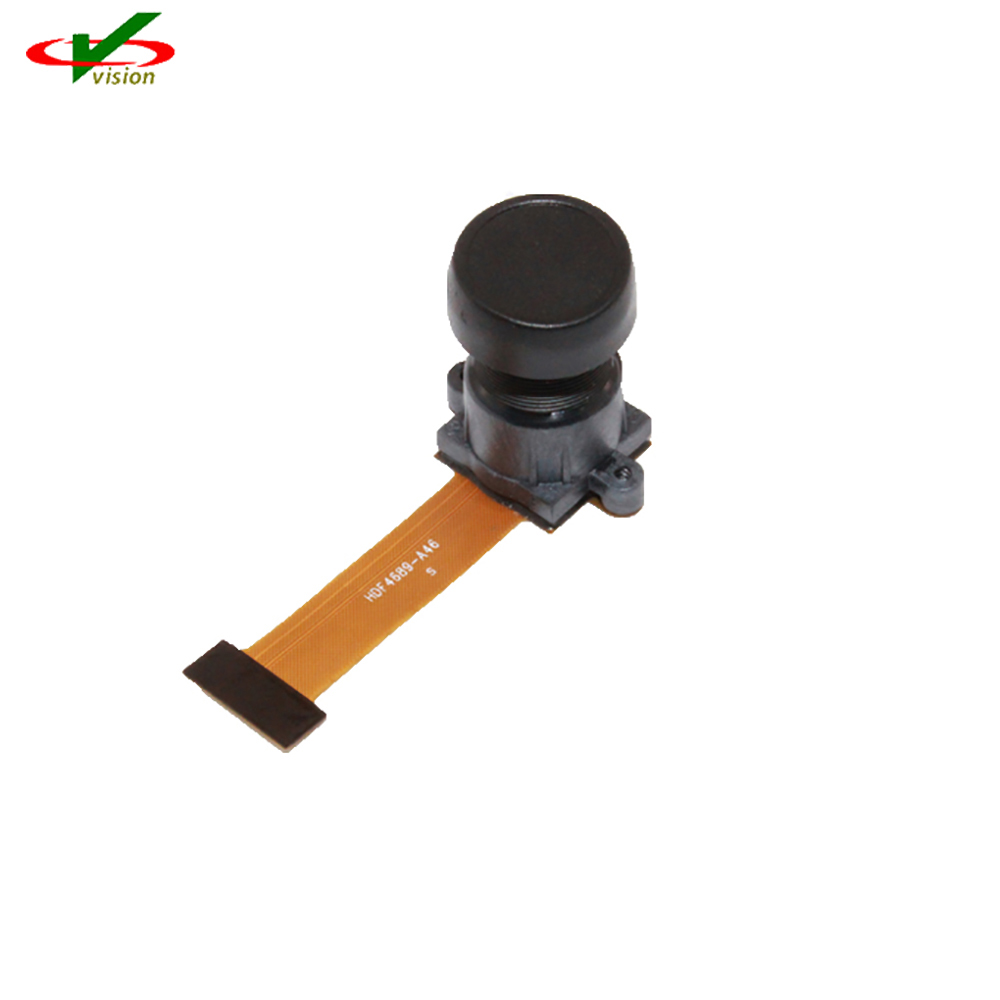

Η μονάδα 4MP 2K MIPI Camera Sensor Module είναι ένας υψηλής απόδοσης αισθητήρας κάμερας 4 megapixel σε εγγενή μορφή 16:9, σχεδιασμένος για συστήματα επιτήρησης και ασφάλειας επόμενης γενιάς. Ο αισθητήρας χρησιμοποιεί ένα προηγμένο εικονοστοιχείο OmniBSITM-2 2 micron για να παρέχει την καλύτερη ευαισθησία σε χαμηλό φωτισμό και υψηλό δυναμικό εύρος (HDR).
● αυτόματη βαθμονόμηση επιπέδου μαύρου (ABLC)
● προγραμματιζόμενα χειριστήρια για ρυθμό καρέ, καθρέφτη και φιλμ, περικοπή και παράθυρα
● ακύρωση στατικού ελαττωματικού pixel
● υποστηρίζει μορφές εξόδου: 10-bit RAW RGB(MIPI)
● υποστηρίζει οριζόντια και κάθετη υποδειγματοληψία
● υποστηρίζει μεγέθη εικόνων: 4Mpixel, 3Mpixel, EIS1080p, 1080p, EIS720p
● γρήγορη εναλλαγή λειτουργίας
● υποστήριξη φίλτρου 2x2binning, 4x4binning, re-sampling
● τυπική σειριακή διεπαφή SCCB
● Διασύνδεση σειριακής εξόδου MIPI έως και 4 λωρίδων
● ενσωματωμένη μνήμη 4K bit με δυνατότητα προγραμματισμού μίας χρήσης (OTP) για αναγνώριση εξαρτημάτων, κ.λπ.
● δύο βρόχοι κλειδώματος φάσης στο τσιπ (PLL)
● δυνατότητα προγραμματιζόμενης μονάδας I/O
●ενσωματωμένος αισθητήρας θερμοκρασίας
● Κάμερες IP
● Αθλητικές κάμερες
● Αυτοκίνητο
Ενεργό μέγεθος πίνακα | 2688 x 1520 | |
Παροχή ηλεκτρικού ρεύματος | πυρήνας | 1,1~1,3V |
αναλογικό | 2,6~3,0V | |
I/O | 1,7~3,0V | |
Απαιτήσεις ισχύος | ενεργός | 163 mA (261 mW) |
αναμονή | 1 mA | |
XSHUTDOWN | <10μA | |
Εύρος θερμοκρασίας | λειτουργικός | -30℃ έως +85℃ |
σταθερή εικόνα | 0℃ έως +50℃ | |
Μορφές εξόδου | 10-bit RAW | |
Μέγεθος φακού | 1/3" | |
Συχνότητα ρολογιού εισόδου | 6~64 MHz | |
Μέγιστη εικόνα ποσοστό μεταφοράς |
2688x1520 | 90 fps |
1280x720 | 180 fps | |
1920x1080 | 120 fps | |
672x380 | 330 fps | |
Ευαισθησία | 1900mV/lux-sec | |
Λειτουργία σάρωσης | προοδευτικός | |
Μέγεθος pixel: | 2μm x 2μm | |
Περιοχή εικόνας | 5440 μm x 3072 μm | |
Διαστάσεις συσκευασίας | 6630 μm x 5830 μm |
