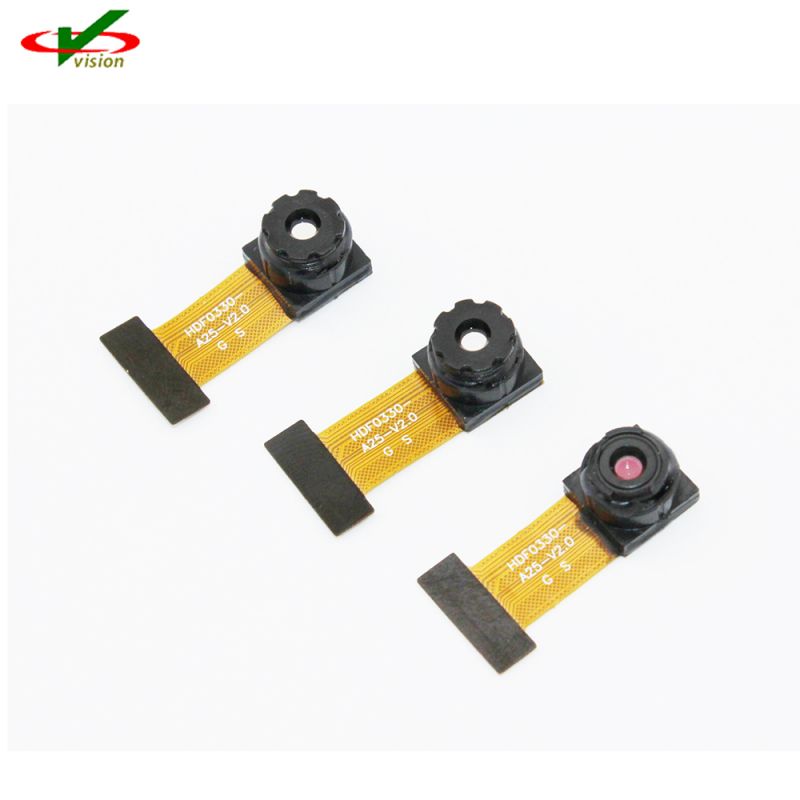

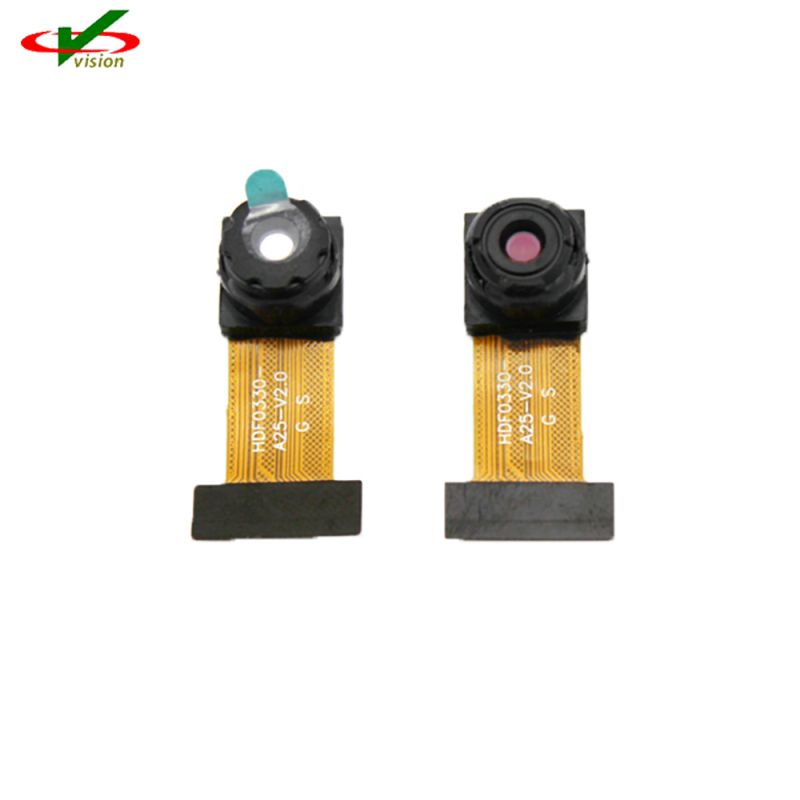

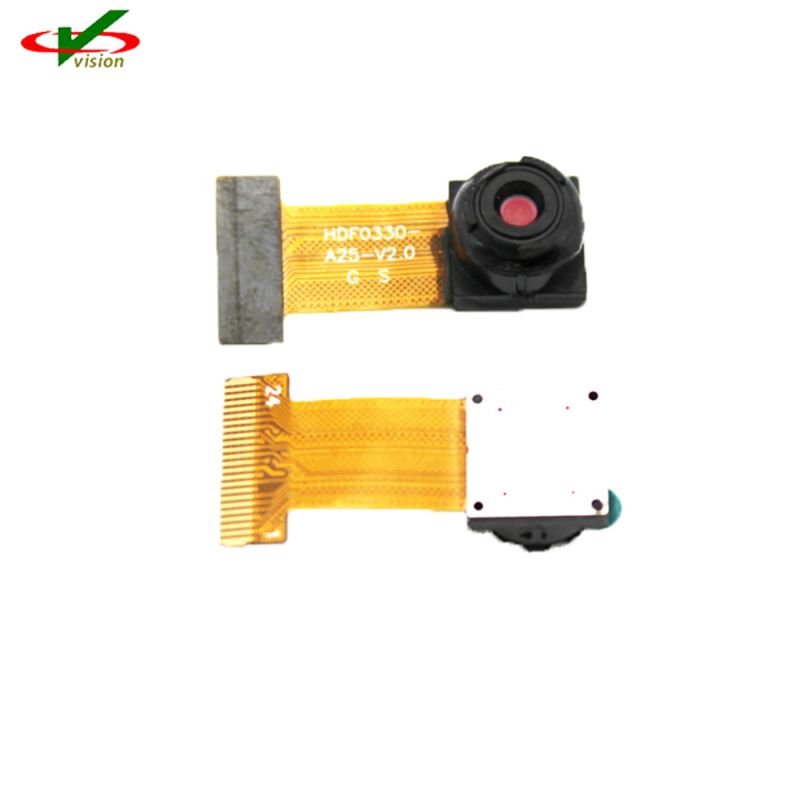

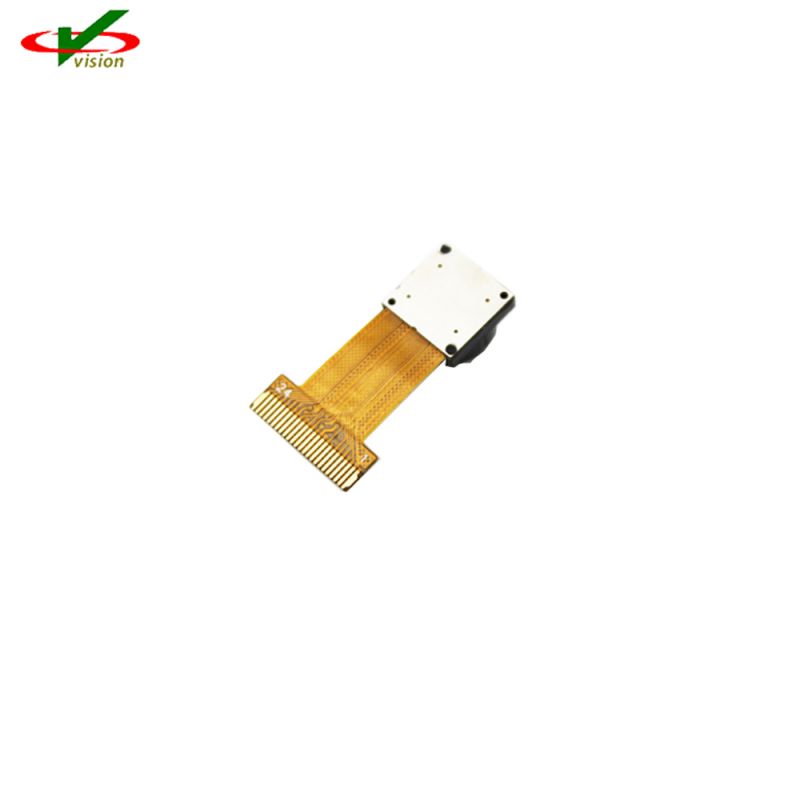

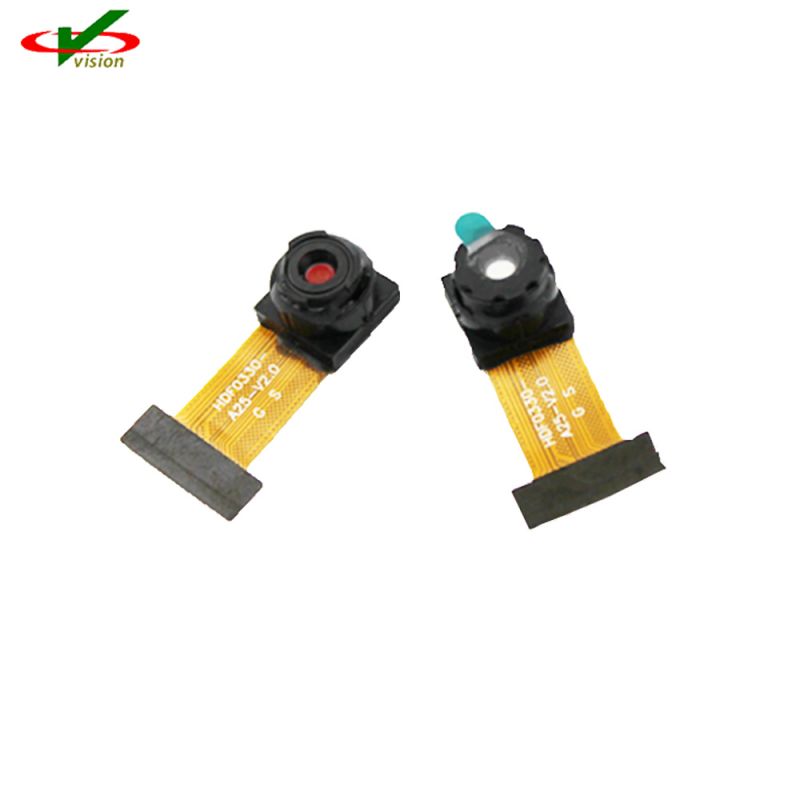

Η μονάδα κάμερας Full-HD AR0330 μπορεί να υποστηρίξει ψηφιακή λήψη ακίνητης εικόνας 3,15 megapixel (2048H x 1536V) και λειτουργία ψηφιακού βίντεο 1080p30+20% EIS (2304H x 1296V).
Η μονάδα κάμερας Full-HD AR0330 της Aptina είναι ένας ψηφιακός αισθητήρας εικόνας CMOS 1/3 ιντσών με συστοιχία ενεργών εικονοστοιχείων 2304Hx1536V.
Το Full-HD Camera Module AR0330 ενσωματώνει λειτουργίες κάμερας on-chip με σοφιστικέ, όπως λειτουργίες παραθύρου, κατοπτρισμού, υποδειγματοληψίας στηλών και γραμμών και λειτουργίες στιγμιότυπου.
• 2,2µm pixel με τεχνολογία Aptina™ A-Pix™
• Ανώτερη απόδοση σε χαμηλό φωτισμό
• Στατικές εικόνες 3,4Mp (3:2) και 3,15Mp (4:3)
• Υποστήριξη εξωτερικού μηχανικού κλείστρου
• Υποστήριξη για εξωτερικό φλας LED ή Xenon
• Διεπαφές δεδομένων: σειριακή διεπαφή MIPI δύο λωρίδων ή παράλληλη διεπαφή
• Ταλαντωτής με κλειδωμένο βρόχο φάσης (PLL) στο τσιπ
• Ενσωματωμένη διόρθωση χρώματος και σκίασης φακού βάσει θέσης
• Απλή σειριακή διεπαφή δύο συρμάτων
• Αυτόματη βαθμονόμηση επιπέδου μαύρου
• Συμπίεση A-Law εξόδου 12 έως 10 bit
• Λειτουργία Slave για ακριβή έλεγχο του ρυθμού καρέ και για συγχρονισμό δύο αισθητήρων
Βασικές Παράμετροι | Τυπική αξία | ||
Οπτική μορφή | 1/3 ίντσας (6,0 mm) | ||
Ολόκληρη η συστοιχία: 6,09 mm | |||
Στατική εικόνα: 5,63 mm (4:3) | |||
Εικόνα HD: 5,82 mm (16:9) | |||
Ενεργά pixel | 2304(H) x 1536(V): (ολόκληρος ο πίνακας): | ||
5,07mm(Υ) x 3,38mm(V) | |||
2048(H) x 1536(V) (4:3, ακίνητη λειτουργία) | |||
2304(Υ) x 1296(V) (16:9, λειτουργία sHD) | |||
Μέγεθος pixel | 2,2μm x 2,2μm | ||
Συστοιχία φίλτρων χρώματος | RGB Bayer | ||
Τύπος κλείστρου | ERS και GRR | ||
Εύρος ρολογιού εισόδου | 6 – 27 MHz | ||
Μέγιστο ρολόι εξόδου | 98 Mp/s (MIPI παράλληλης ή 2 λωρίδων) | ||
ανταπόκριση | 2,0 V/lux-sec | ||
Κατανάλωση ενέργειας | Λειτουργία 1080P30 MIPI: 282 mW. | ||
1080P30 Parallel Mode: 252mW | |||
SNRMAX | 39 dB | ||
Δυναμικό εύρος | 69,5 dB | ||
Τάση τροφοδοσίας | I/O/Ψηφιακό | 1,7–1,9V (ονομαστική 1,8V) ή 2,4–3,1 V (ονομαστική 2,8 V) |
|
Ψηφιακό | 1,7–1,9 V (ονομαστική 1,8 V) | ||
Αναλογικό | 2,7–2,9V | ||
Θερμοκρασία λειτουργίας (διασταύρωση) -TJ |
–30°C έως +70°C | ||
Επιλογές πακέτου | 6,28 mm x 6,65 mm CSP |
• Ψηφιακή βιντεοκάμερα υψηλής ευκρίνειας 1080P 30
• Κάμερες web και κάμερες τηλεδιάσκεψης
• Ασφάλεια
