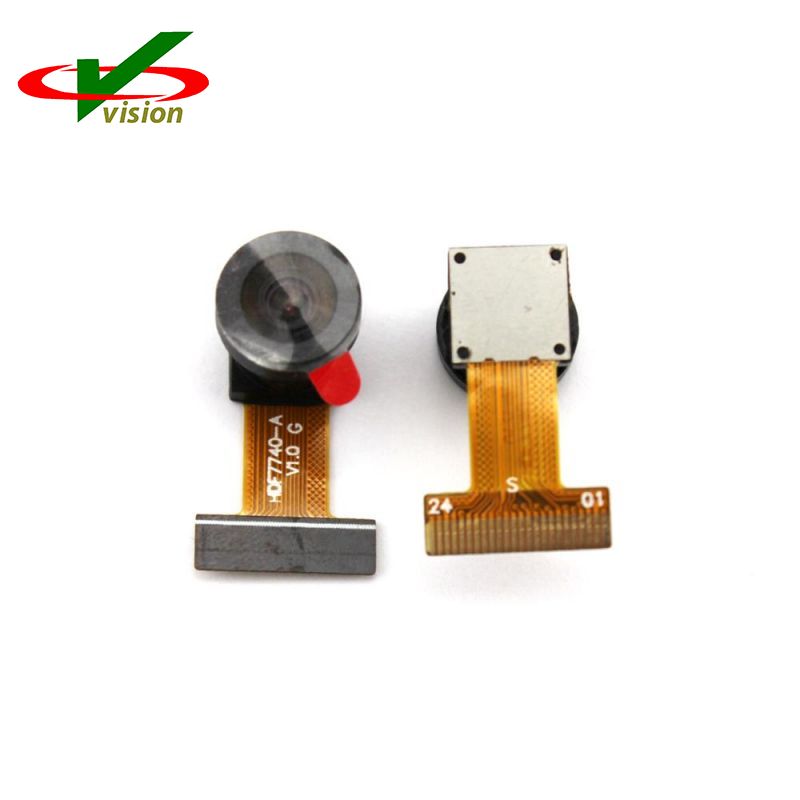

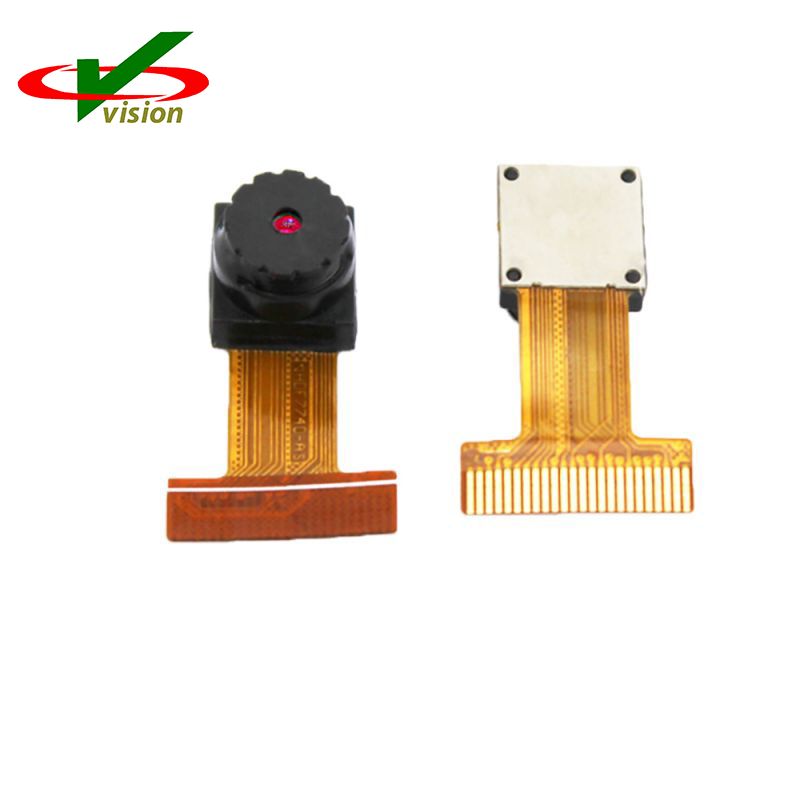

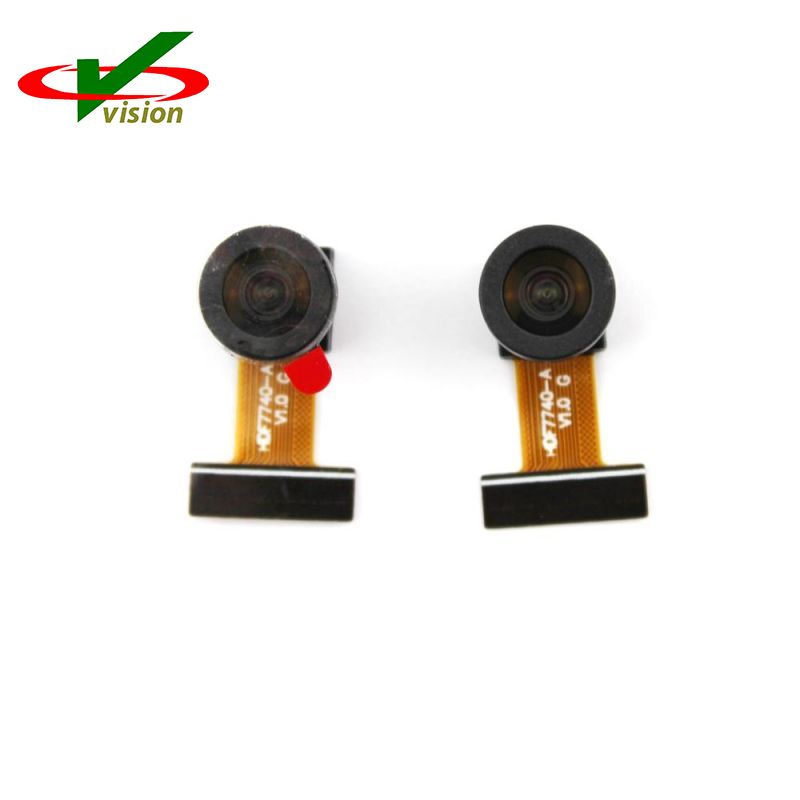

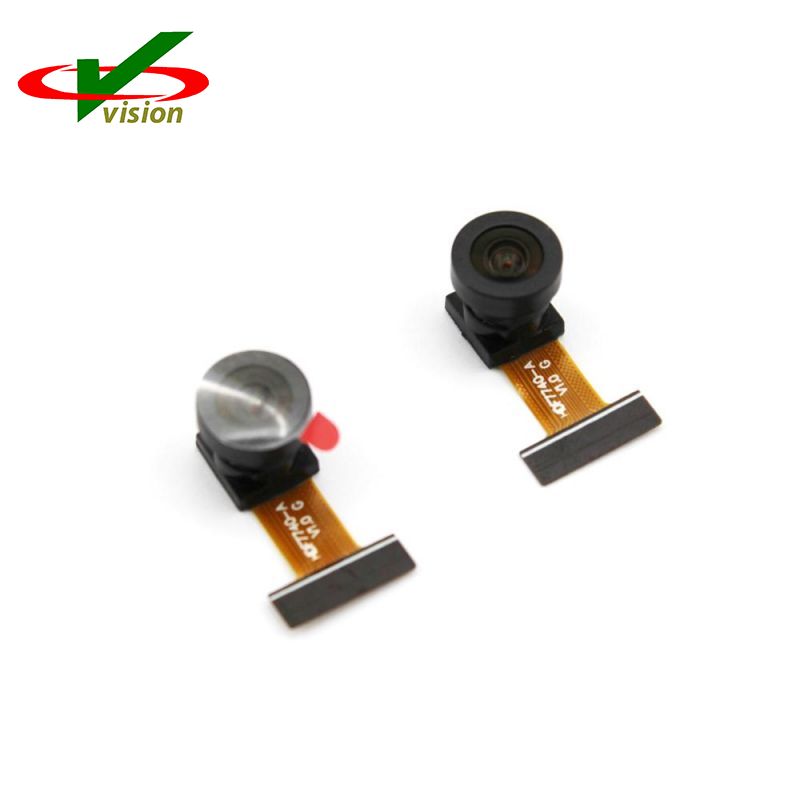

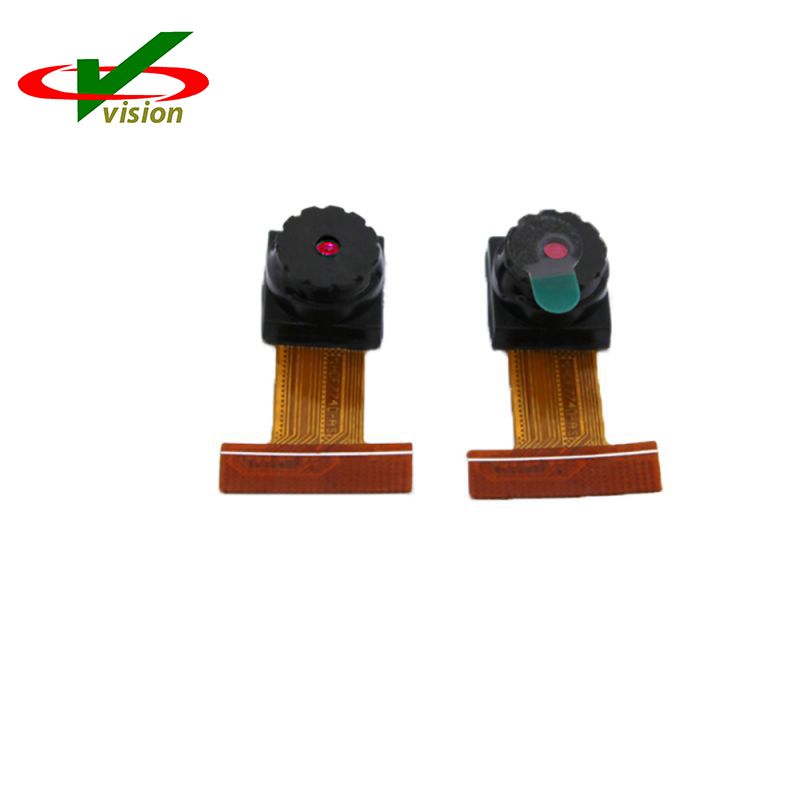

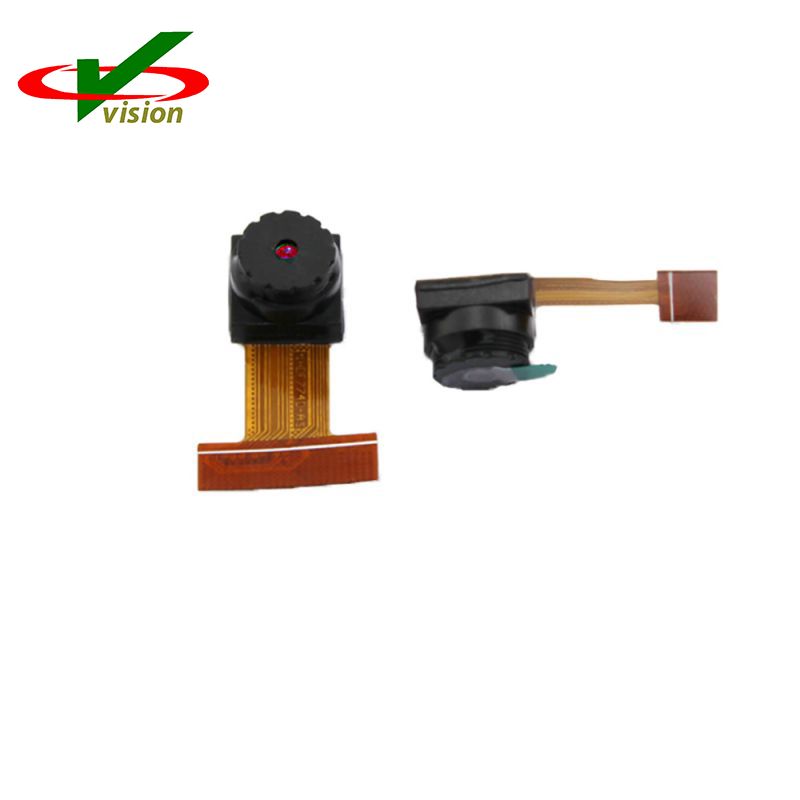

Η μονάδα CMOS Lens Camera Module OV7740 υποστηρίζει παράλληλη θύρα ψηφιακών βίντεο και παρέχει εικόνες πλήρους κάδρου, υποδειγματοληψίας, παραθύρων ή κλιμάκωσης 8-bit/10-bit RAW RGB και 8-bit YUV εικόνες.Η μονάδα CMOS Lens Camera Module OV7740 μπορεί να λειτουργήσει στα 60 καρέ ανά δευτερόλεπτο (fps) σε ανάλυση VGA και 120 fps σε ανάλυση QVGA με πλήρη έλεγχο του χρήστη στην ποιότητα της εικόνας, τη μορφοποίηση και τη μεταφορά δεδομένων εξόδου.
Η μονάδα CMOS Lens Camera Module OV7740 είναι ένας αισθητήρας εικόνας VGA CMOS χαμηλής ισχύος και υψηλής ευαισθησίας που παρέχει την πλήρη λειτουργικότητα μιας κάμερας VGA ενός τσιπ σε μικρό αποτύπωμα.
1. υποστήριξη για μορφές εξόδου: RAW RGB και YUV
2. υποστήριξη για μεγέθη εικόνας: VGA, QVGA, CIF και οποιοδήποτε μέγεθος μικρότερο
3. υποστήριξη για ακύρωση μαύρου ήλιου
4. υποστήριξη για συγχρονισμό εσωτερικού και εξωτερικού πλαισίου
5. τυπική σειριακή διεπαφή SCCB
6. Διεπαφή παράλληλης εξόδου ψηφιακής θύρας βίντεο (DVP).
7. ενσωματωμένη μία μόνο προγραμματιζόμενη (OTP) μνήμη
8. Ενσωματωμένος ρυθμιστής 1,5 V σε βρόχο κλειδώματος φάσης (PLL) για τον πυρήνα
Μέγεθος πίνακα: 656 x 488
Παροχή ηλεκτρικού ρεύματος:
πυρήνας: 1,5 VDC ± 5%
αναλογικό: 3,3V ± 5%
I/O: 1.7 ~ 3.47V
Εύρος θερμοκρασίας:λειτουργία: -30°C έως 70°C
Σταθερή εικόνα: 0° C έως 50° C
Μορφή εξόδου: – Ακατέργαστα δεδομένα RGB 8-/10-bit – YUV 8-bit
Μέγεθος φακού: 1/5"
Συχνότητα ρολογιού εισόδου: 6 ~ 27 MHz
Μέγιστος ρυθμός μεταφοράς εικόνας:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
ευαισθησία: 6800 mV/(Lux-sec)
Μέγιστο διάστημα έκθεσης: 502 x TROW
Μέγεθος pixel: 4,2 μm x 4,2 μm
Περιοχή εικόνας: 2755,2 μm x 2049,6 μm
Διαστάσεις συσκευασίας: 4185μmx4345μm
