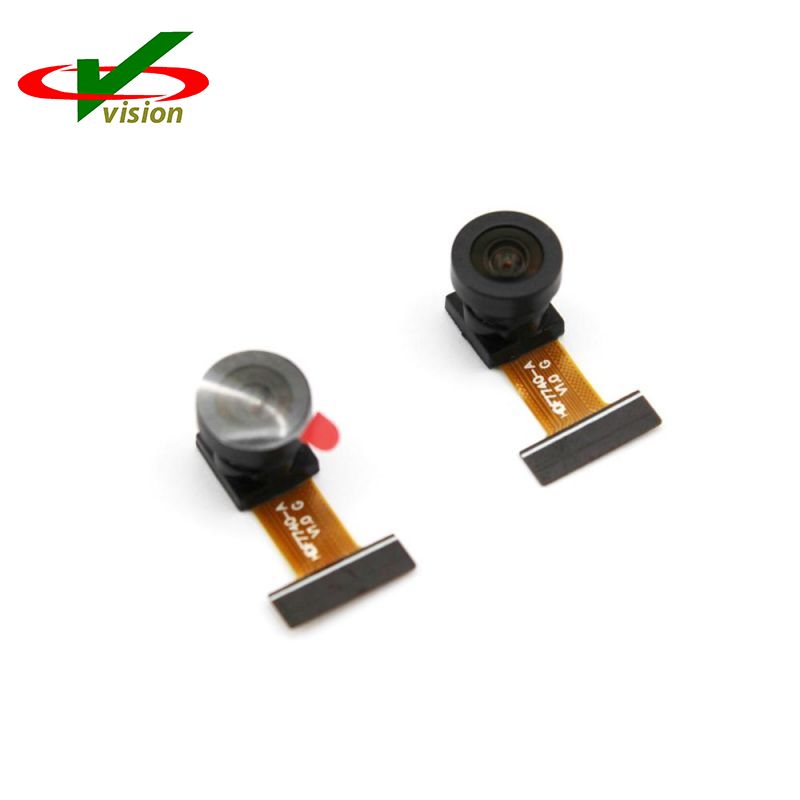

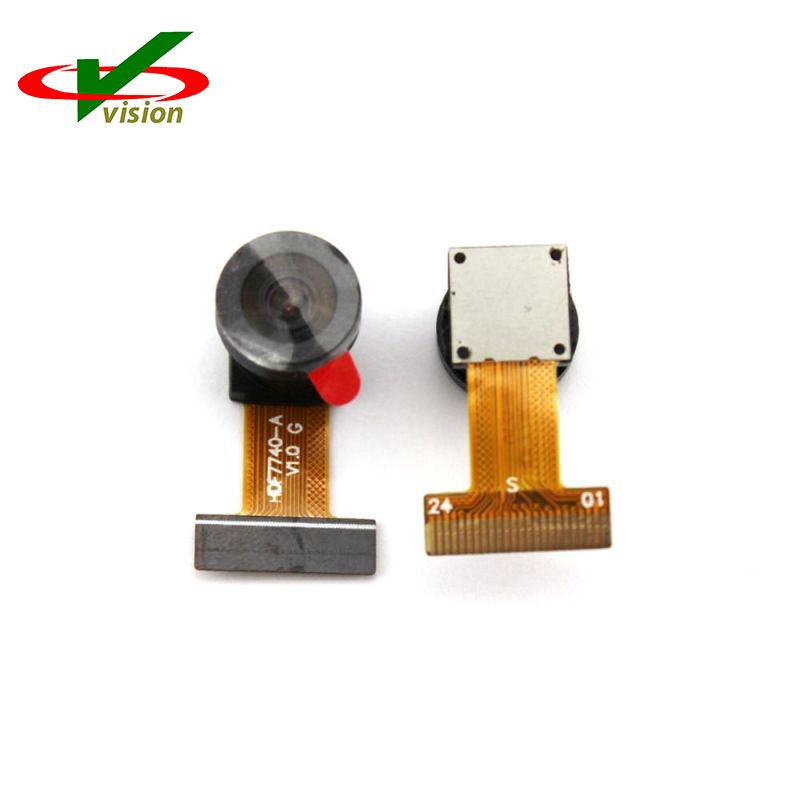

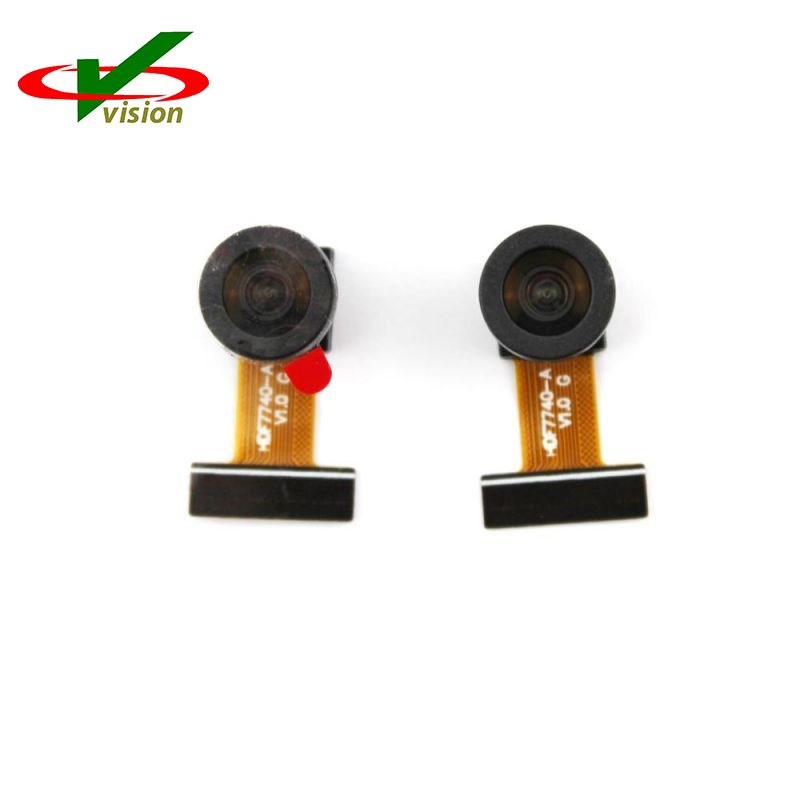

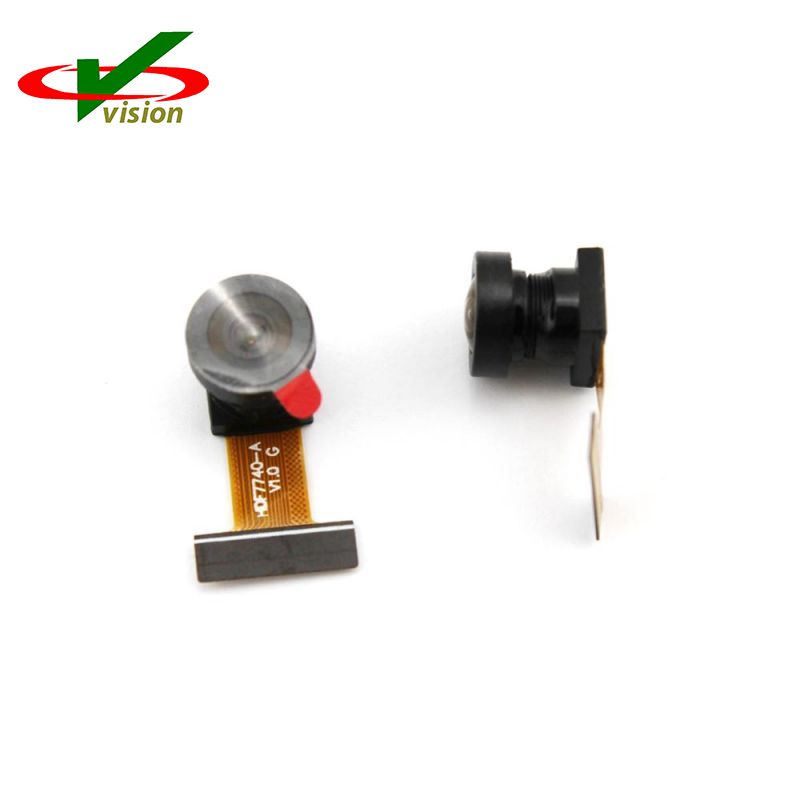

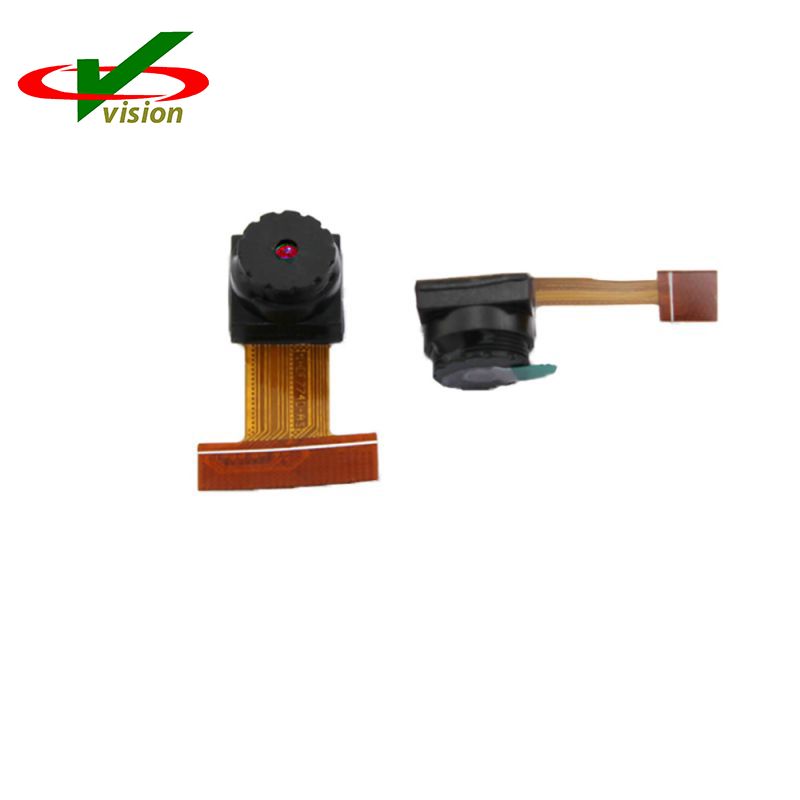

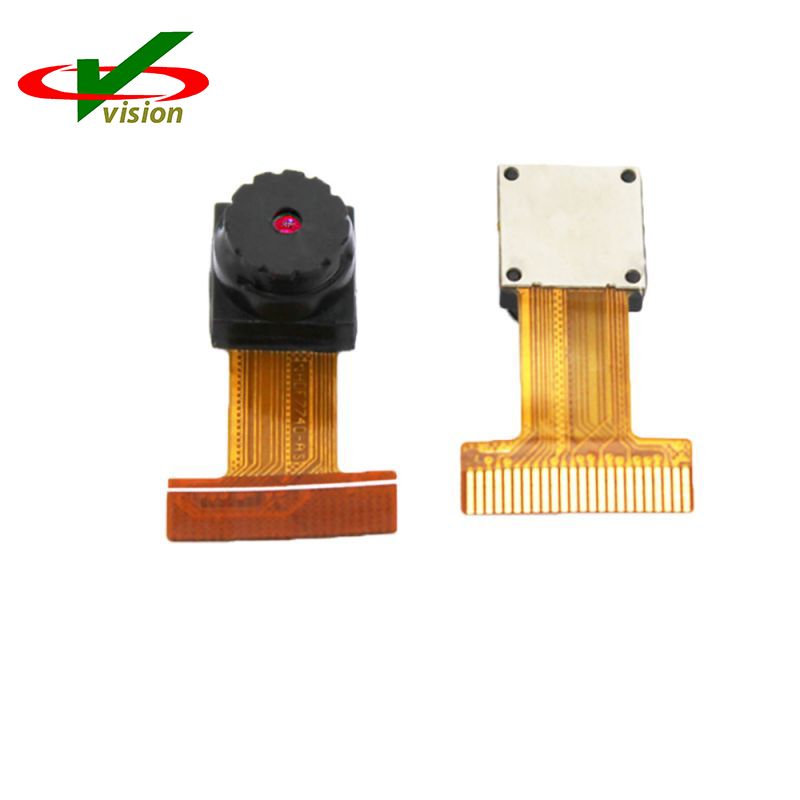

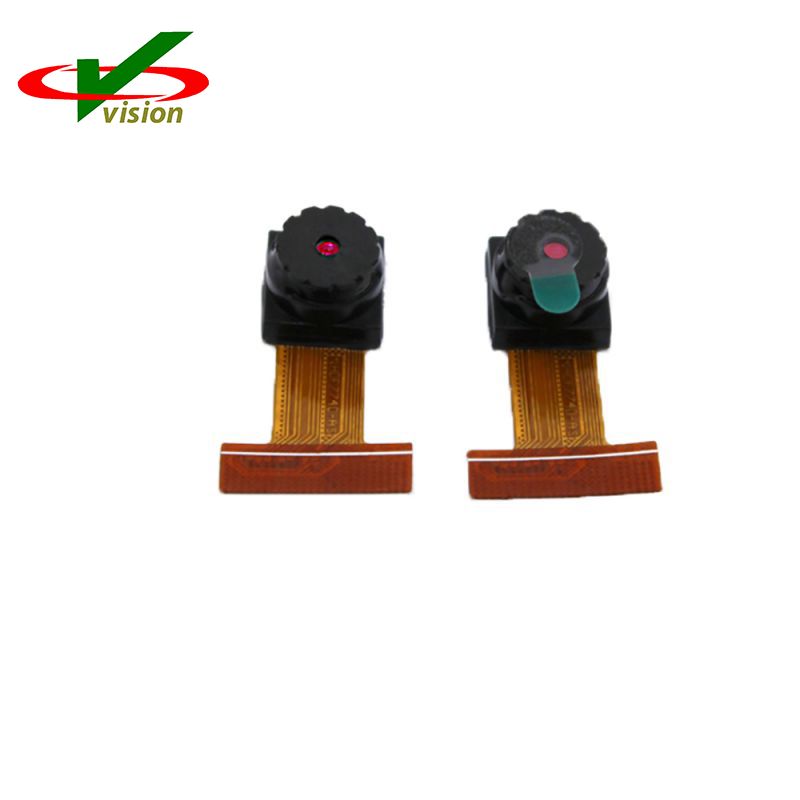

Η μονάδα χαμηλού φωτισμού Camera Module OV7740 είναι ένας αισθητήρας εικόνας VGA CMOS χαμηλής ισχύος και υψηλής ευαισθησίας που παρέχει την πλήρη λειτουργικότητα μιας κάμερας VGA ενός τσιπ σε μικρό αποτύπωμα.Η μονάδα Low Light Camera Module OV7740 μπορεί να λειτουργήσει στα 60 καρέ ανά δευτερόλεπτο (fps) σε ανάλυση VGA και 120 fps σε ανάλυση QVGA με πλήρη έλεγχο του χρήστη στην ποιότητα της εικόνας, τη μορφοποίηση και τη μεταφορά δεδομένων εξόδου.
Η μονάδα κάμερας χαμηλού φωτισμού OV7740 υποστηρίζει παράλληλη θύρα ψηφιακής εικόνας και παρέχει εικόνες πλήρους κάδρου, υποδειγματοληψίας, παραθύρων ή κλιμάκωσης 8-bit/10-bit RAW RGB και 8-bit YUV εικόνες.
Μέγεθος πίνακα: 656 x 488
Παροχή ηλεκτρικού ρεύματος:
πυρήνας: 1,5 VDC ± 5%
αναλογικό: 3,3V ± 5%
I/O: 1.7 ~ 3.47V
Εύρος θερμοκρασίας:λειτουργία: -30°C έως 70°C
Σταθερή εικόνα: 0° C έως 50° C
Μορφή εξόδου: – Ακατέργαστα δεδομένα RGB 8-/10-bit – YUV 8-bit
Μέγεθος φακού: 1/5"
Συχνότητα ρολογιού εισόδου: 6 ~ 27 MHz
Μέγιστος ρυθμός μεταφοράς εικόνας:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
ευαισθησία: 6800 mV/(Lux-sec)
Μέγιστο διάστημα έκθεσης: 502 x TROW
Μέγεθος pixel: 4,2 μm x 4,2 μm
Περιοχή εικόνας: 2755,2 μm x 2049,6 μm
Διαστάσεις συσκευασίας: 4185μmx4345μm
1. υποστήριξη για μορφές εξόδου: RAW RGB και YUV
2. υποστήριξη για μεγέθη εικόνας: VGA, QVGA, CIF και οποιοδήποτε μέγεθος μικρότερο
3. υποστήριξη για ακύρωση μαύρου ήλιου
4. υποστήριξη για συγχρονισμό εσωτερικού και εξωτερικού πλαισίου
5. τυπική σειριακή διεπαφή SCCB
6. Διεπαφή παράλληλης εξόδου ψηφιακής θύρας βίντεο (DVP).
7. ενσωματωμένη μία μόνο προγραμματιζόμενη (OTP) μνήμη
8. Ενσωματωμένος βρόχος κλειδώματος φάσης (PLL) στο τσιπ 1,5 V για τον πυρήνα
